Эбонит
Эбонит представляет собой продукт высокой степени вулканизации натурального или синтетического каучука серой. Связанной серы в эбоните около 32%, что соответствует формуле (C6H9S)2. Эбонит обычно бывает тёмно-бурого или чёрного цвета.
Эбонит хорошо поддаётся механической обработке; негигроскопичен, не адсорбирует газов, стоек к действию кислот и щелочей, набухает в сероуглероде и нефтепродуктах, растворяется в парафине при температурах выше 300°С выделением сероводорода. При действии солнечного света вследствие окисления изоляционные свойства эбонита понижаются. Размягчается эбонит обычно между 70°С и 80°С и при остывании снова затвердевает; при температурах ≥200°С обугливается не плавясь.
Применяемый для изготовления эбонита каучук должен быть совершенно чист от загрязнений, ведущих к образованию пузырей, понижающих электроизоляционные свойства и затрудняющих механическую обработку. Самые ценные сорта эбонита содержат только каучук (~66 весовых частей) и серу (~34 весовые части).
В качестве наполнителей для эбонита применяют эбонитовую пыль, тальк, пемзу, белую сажу, инфузорную землю и другие. Сажу вводят в небольших количествах 3 — 5%) для окраски эбонита в чёрный цвет (большие дозировки сажи ухудшают диэлектрические свойства).

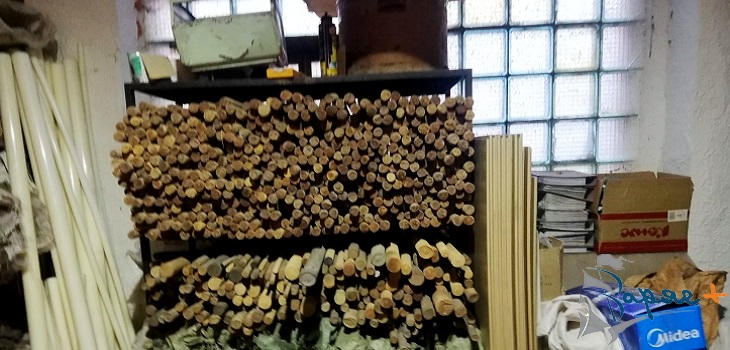

Эбонит выпускается в виде пластин, стержней и трубок и применяется для изготовления электротехнических изделий, особенно таких, которые должны быть стойки к действию кислот (аккумуляторные баки), а также тары для хранения кислот и щелочей.
Область применения
Эбониты применяются для изготовления деталей электрических приборов, аккумуляторных баков и емкостей для агрессивный жидкостей, а также для гуммирования химической аппаратуры.
Эбониты хорошо поддаются механической обработке, негигроскопичны, газонепроницаемы, стойки к действию растворов кислот, оснований, солей, растит и животных жиров; разрушаются сильными окислителями, ароматическими и хлорированными углеводородами.
Эбониты стойки к алифатическим углеводородам, растительным и животным жирам, растворам оснований, солей, неокисляющих кислот, разрушаются в окислителях, ароматических и хлорированных углеводородах. Существенный недостаток эбонитов — хрупкость, особенно при пониженных температурах.
Свойства эбонита
| Параметр | Значение |
|---|---|
| Плотность, г/см3 | 1,82 ≥1,14 |
| Предел прочности при разрыве, кг/см2 | 1,82 700 |
| Относительное удлинение при разрыве, % | 1,82 3 |
| Теплопроводность, кал/сек.см.град | 1,82 39.10^-5 |
| Водопоглощение, % (на воздухе) | 1,82 0,005 — 0,02 |
| Диэлектрическая проницаемость (1000 Гц) | 1,82 2,82 |
| Удельное объёмное электрическое сопротивление, ом. см | 1,82 (2,6 — 8,4).10^15 |
| Электрическая прочность, кв/мм | 1,82 ~20 |
| Тангенс угла диэлектрических потерь (1000 Гц) | 1,82 5,1.10^-3 |
